Kurzfassung

Visualisierung thermischer Systeme

DaVE ist eine Visualisierungsumgebung, mit der wir unseren Kunden das Post-Processing, die Online-Darstellung dynamischer Daten und das Erstellen von R&I-Fließbildern ermöglichen. Die Software unterstützt verschiedene Datenquellen: nicht nur Dateien unterschiedlicher Formate, sondern auch online-Verbindungen zu Simulationen und Messungen. Für die Visualisierung stehen diverse Instrumente zur Verfügung, die frei angeordnet und konfiguriert werden können.

Die Software

Visualisierung komplexer Systeme

Mit DaVE können unsere Kunden komplexe thermodynamische Systeme und deren Abläufe in den Bereichen Simulation und Messung verständlich darstellen. Hierzu gehören beispielsweise:

  • Mehrstufige umschaltbare Wärmepumpensysteme
  • Brennstoffzellensysteme inklusive Luftkonditionierung, Wasserstoffversorgung und Kühlsystem
  • Online-Visualisierung der Schaltzustände verzweigter Kühlkreisläufe

In der Benutzeroberfläche von DaVE stehen diverse Instrumente – wie z. B. 2D-Plots, thermische Zustandsdiagramme und R&I-Flussdiagramme – zur Verfügung, mit deren Hilfe unsere Kunden individuelle Visualisierungen auf einer freien Leinwand erstellen können. Viele verschiedene Dateiformate und Online-Datenquellen können eingelesen und in den Instrumenten dargestellt werden.



Mit DaVE lassen sich große Datenmengen effizient verarbeiten und analysieren. Hierdurch sind z. B. Vergleiche von Simulationen mit unterschiedlichen Parametrierungen möglich. Die mit DaVE erzeugten Visualisierungen können sowohl in gängige Bildformate als auch in Form von Vektorgrafiken exportiert werden.

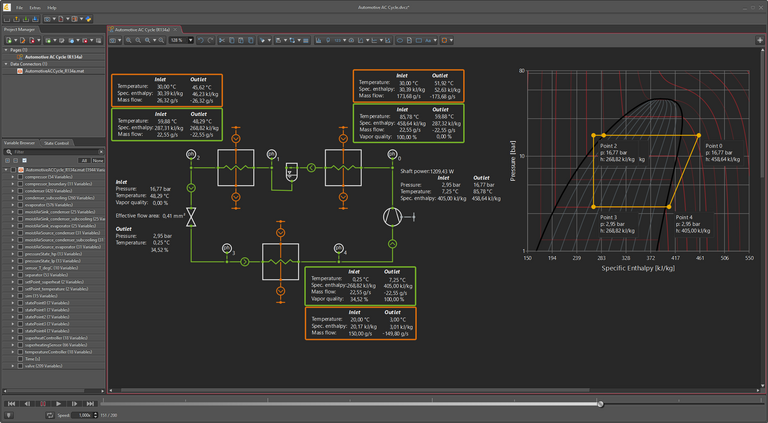

Abbildung 1: Benutzeroberfläche von DaVE mit einer Visualisierung eines automobilen Thermomanagementsystems

Anwendungsbereiche

Visualisierungen für alle Phasen eines Entwicklungsprozesses

DaVE unterstützt in allen Phasen eines Entwicklungsprozesses bei der Aufbereitung von Daten und der Erstellung von aussagekräftigen Grafiken:

  • Planung von Kreisläufen und Schaltstellungen in R&I- Flussdiagrammen
  • Vergleich von Simulationsergebnissen aus Parameterstudien
  • Online-Visualisierung der Daten und Zustände von Prüfständen
  • Auswertung von Messergebnissen
  • Erstellung ausführlicher Ergebnisberichte

Die erstellten Visualisierungen können im Laufe des Entwicklungsprozesses mit Daten aus Simulationen und Messungen erweitert und dem jeweiligen Zweck entsprechend angepasst werden. Die Konfiguration der Visualisierungen und der verbundenen Datenquellen kann gespeichert werden, so dass sie auch für weitere Anwendungen oder Folgeprojekte zur Verfügung steht.

Zustandsdiagramme

Visualisierung von thermodynamischen Stoffeigenschaften

Mit DaVE können Berechnungsergebnisse und Messdaten in Form von thermodynamischen Zustandsdiagrammen dargestellt werden. Für Realgase sowie deren Gemische stehen in DaVE folgende Diagrammtypen zur Verfügung:

  • Druck-Enthalpie (ph)
  • Druck-spez. Volumen (pv)
  • Druck-Temperatur (pT)
  • Temperatur-Enthalpie (Th)
  • Temperatur-Entropie (Ts)
  • Enthalpie-Entropie (hs)

Die Zustandsdiagramme basieren auf unserer Stoffdaten-Bibliothek TILMedia. Neben einer Vielzahl an eigenen Stoffdaten-Implementierungen können mit TILMedia auch Stoffdaten externer Datenbanken wie Refprop eingebunden werden, beispielsweise für die Definition nutzerspezifischer Realgas-Gemische.

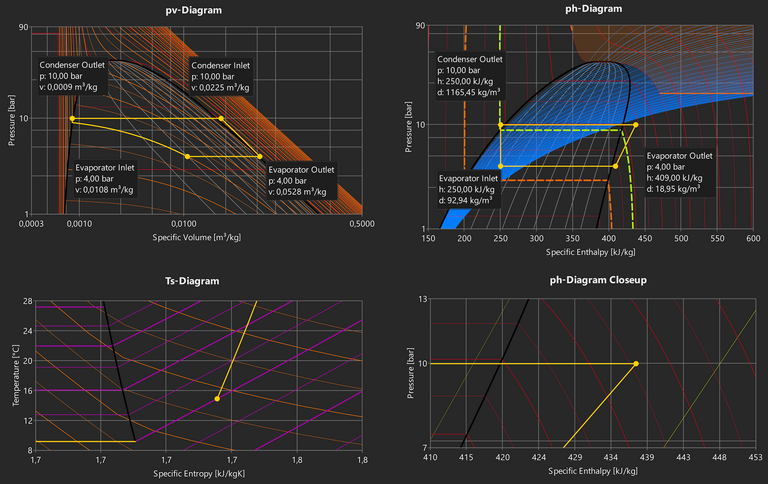

Abbildung 2: Verschiedene Zustandsdiagramme eines Kühlkreislaufs

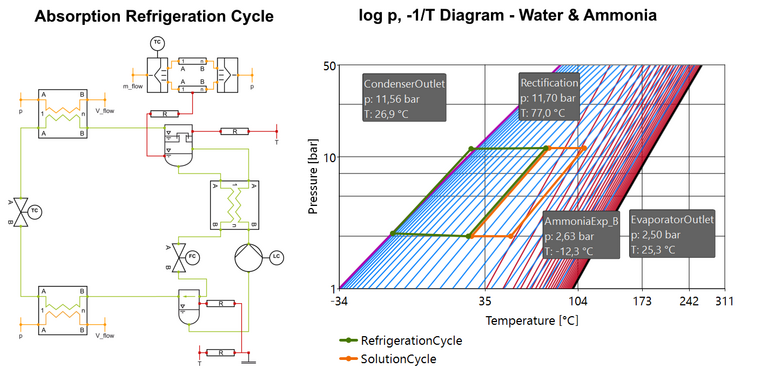

Abbildung 3: Kreislauf und log p, -1/T-Diagramm eines Absorptionsprozesses mit Wasser und Ammoniak

Im Bereich der Sorption unterstützt DaVE das log p, -1/T-Diagramm. Hierfür stehen diverse Stoffe zur Verfügung:

  • Wasser & Ammoniak
  • Wasser & Zeolith
  • Wasser & Silikagel

Für die Visualisierung der Zustandsänderungen von feuchter Luft unterstützt DaVE Mollier-h,x-Diagramme (Enthalpie-Wasserbeladungs-Diagramme). Sie sind besonders geeignet, um z. B. Befeuchtung, Entfeuchtung, Erwärmung, Kühlung und Mischung verständlich darzustellen.

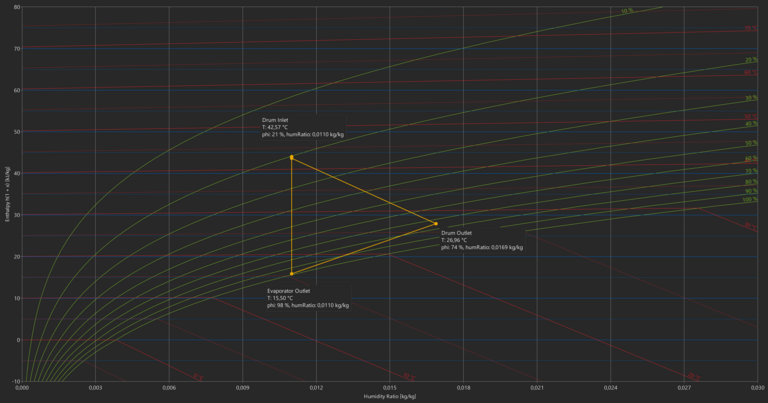

Abbildung 4: Mollier-h,x-Diagramm eines Haushaltswäschetrockners

R&I Flussdiagramme

Visualisierung von Verschaltungen und Fließbildern

DaVE unterstützt die Erstellung von R&I-Flussdiagrammen. Dabei können Symbole (Nodes) zur Darstellung von Komponenten eingefügt werden. Vorgefertigte Nodes können der enthaltenen Node Library entnommen werden, welche Symbole der TIL Bibliothek sowie der Normen EN 1861 und ISO 1219 enthält. Alle Nodes lassen sich bearbeiten und an die eigenen Anforderungen anpassen. Über den mitgelieferten Node Database Editor können auch ganze Bibliotheken selbst erstellt und innerhalb von DaVE genutzt werden. Verbindungslinien zwischen den Nodes stellen die Leitungen zwischen den Komponenten dar und können abhängig von Schaltzuständen aktiviert oder deaktiviert werden. Sie können auch mit Variablen verknüpft werden und ändern dann ihre Breite dynamisch bis hin zur Deaktivierung.

Abbildung 5: Alle Nodes lassen sich bearbeiten und an die eigenen Anforderungen anpassen. Über den mitgelieferten Node Database Editor können auch ganze Bibliotheken selbst erstellt und innerhalb von DaVE genutzt werden

Datenquellen

Unterstützte Dateiformate und Einbindung von Online-Daten

In DaVE stehen dem Nutzer diverse Möglichkeiten zur Einbindung von Daten zur Verfügung. Neben der Einbindung verschiedener Dateiformate kann DaVE auch direkt mit Programmen und Prüfständen kommunizieren. Die auf diese Weise abgerufenen Daten stehen anschließend als Datenquelle in DaVE zur Verfügung. Dabei ist es auch möglich, mehrere Datenquellen unterschiedlichen Typs gleichzeitig einzubinden. Die verfügbaren Datenquellen sind unter anderem:

  • CSV-Dateien
  • Dymola Ergebnis Dateien (.mat)
  • TIL Ergebnis Dateien (.mat)
  • MDF-Dateien
  • CANape
  • LabVIEW
  • TISC
  • und weitere

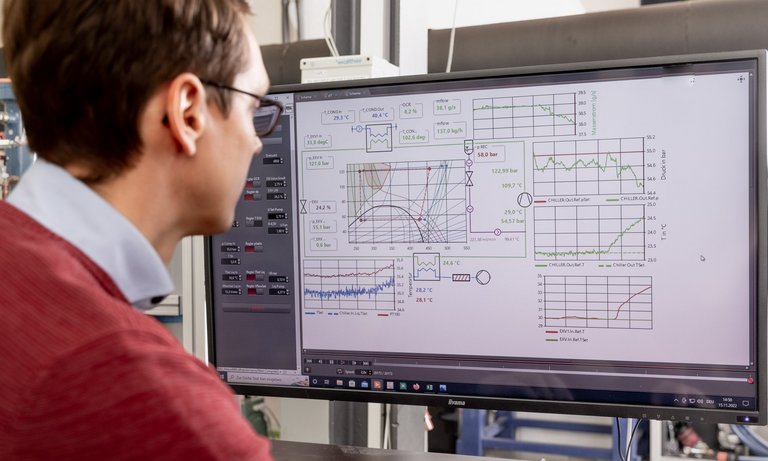

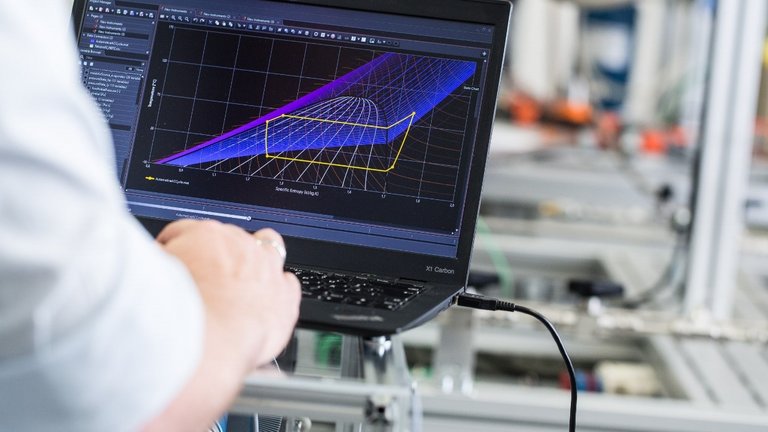

Abbildung 6: DaVE im Einsatz am Prüfstand

DaVE Lite

Kostenfreie DaVE-Version

Mit DaVE Lite stellen wir eine kostenfreie Version zur Verfügung, mit der nahezu alle Funktionen von DaVE getestet und evaluiert werden können. DaVE Lite bietet folgende Funktionalitäten:

  • Erstellung von Visualisierungen, inklusive vieler Diagramme und Instrumente
  • Nutzung einiger Medien aus der neuesten Version der Stoffdatenbibliothek TILMedia
  • Einbindung einer Datenquelle
